KIVID^® - Zeichnung

Mit wenigen Mausklicks erhalten Sie:

• eine Visualisierung der Messung
• die Grundlage für einen vorschriftskonformen Riss aus Ihren berechneten Daten
• eine Fehlerkontrolle mit Restklaffenanzeige

Überblick

KIVID^®-Zeichnung erstellt Ihnen automatisch eine CAD-Zeichnung von Messungs- und Berechnungsabläufen, die in GKA3 oder KIVID 10 ausgewertet bzw. dokumentiert wurden. Die Grafik wird durch zusätzliche Informationen aus dem Bestandsdatenimport vervollständigt.

Die Darstellung wird auf Grundlage bundeslandspezifischer Zeichenvorschriften über eine Umsetzungsdatei gesteuert. Kunden- und projektspezifische Anpassungen ergänzen den Prozess.

Die Zeichenelemente können nach unterschiedlichen Kriterien, wie etwa Messungstypen, behandelt werden.

Folgende GKA3- und KIVID-Programme können mit der automatischen Zeichnung visualisiert werden

• Orthogonale Berechnungen
• Entfernungskontrollen
• Polare Messungen
• GNSS-Messungen + Bestimmungen
• Polygonzüge
• Schnitt- und Kreisberechnungen
• Gebäudekoordinierungen
• Transformationen
• Flächenberechnungen
• Ausgleichungsergebnisse

Der integrierte Symbolassistent erweitert die Möglichkeiten der vorschriftenkonformen Gestaltung mit Multisymbolen.

Eine weitere Funktion der automatischen Zeichnung ist die Darstellung von Gitternetzen und NBZ-Beschriftung.

Zu den möglichen Beschriftungen zählen unter anderem Punktnummern, Vermarkungsart/-tiefe und Maßzahlen für gemessene und gerechnete Strecken. Innerhalb eines Projektes ist es möglich, mehrere Zeichnungen zu erstellen und diese wahlweise zu ergänzen oder zu löschen.

Die Anpassung an die verwendeten Kataloge ist für GEOart vorkonfiguriert. KIVID^®-Zeichnung und die durch GEOart konzipierten Blätter bilden die optimale Grundlage für bundeslandspezifische Grafiknachweise, wie etwa Vermessungsrisse, Messungspläne und Grenzniederschriften. Das von GEOart zur Verfügung gestellte Ebenenkonzept ermöglicht eine übersichtliche Auswahl der Elemente.

So wird zum Beispiel für eine Aufnahme nach dem Orthogonalverfahren via KIVID^®-Zeichnung die Messlinie mit sämtlichen Punktnummern und Bemaßungen dargestellt. Die dazu benötigten Informationen werden aus dem Berechnungsstapel und aus der Datenbank gewonnen.

Messungspläne

Messungspläne - wie hier am Beispiel Hessen - lassen sich auf Knopfdruck automatisch erstellen.

Weiteres Darstellungsbeispiel

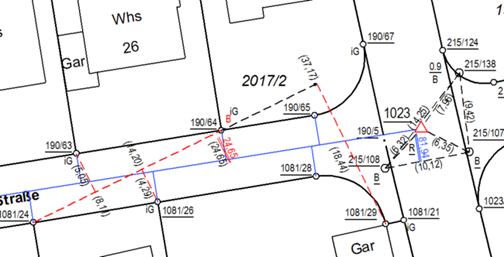

Anzeige der Restklaffen an den Anschluss- oder Kontrollpunkten und Beschriftung der Punkte mit Vermarkungsart/-tiefe: Sie sehen ein Drainrohr, 50 cm tief mit der Punktnummer 577 und einer Restklaffe von 5 cm.

Arbeitsgrafik

Durch KIVID^®-Zeichnung ist es zudem möglich, Berechnungen bereits während der Eingabe von Werten in den Berechnungsdialog durch eine Arbeitsgrafik zu visualisieren.
